4米2高旋转楼梯支模方法（旋转楼梯支模方法）

旋转楼梯的设计非常精妙，成品也非常漂亮，因此现在这种结构非常受到推崇。但同时旋转楼梯的工艺比较复杂，尤其是在安装过程中，常常因为螺旋扭曲而接合不上，其实发生这种问题与设计图纸和加工过程中的尺寸偏差有很大关系。

因此，想要完成一个优质的旋转楼梯，不管是设计方案还是施工人员，都有很高的要求。对于旋转楼梯木工支模同样有很多技巧，吉工家整理了一套比较全面的施工方法，今天，吉工家来给各位木工同行们讲讲。

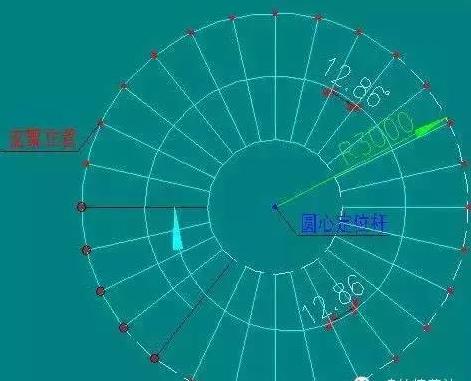

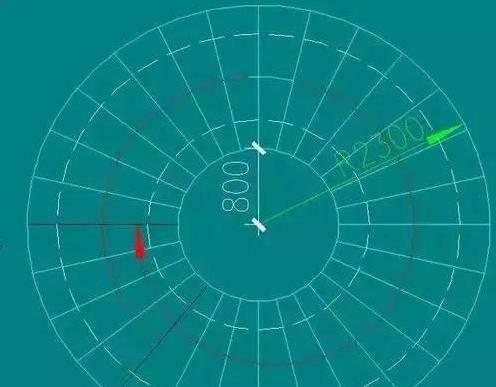

这是楼梯平面示意图

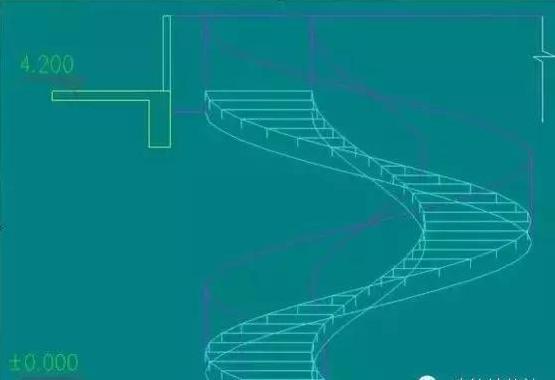

楼梯立面示意图：

首先，楼梯根部到收头空间的旋转角是398.6度，内侧与圆心距离0.8米，外侧距离圆心2.3米，每一步楼梯踏步所对应的圆心角为12.86度。

第二，楼梯跨楼层高度4.2米，一共32步，踏步始终绕同一圆心，底板造型为空间连续三维曲面。

第三，楼梯踏步断面为T形，可以看到旋转楼梯有四个侧面相对同一圆心，形成四个同心圆。

以下是吉工家为您总结的施工步骤详解：

第一步：

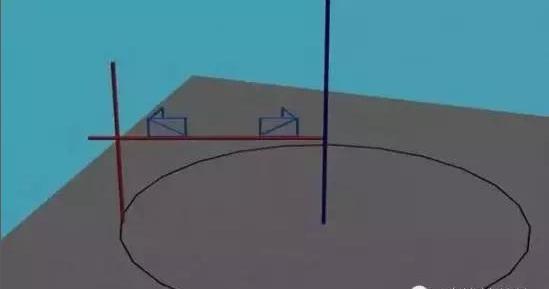

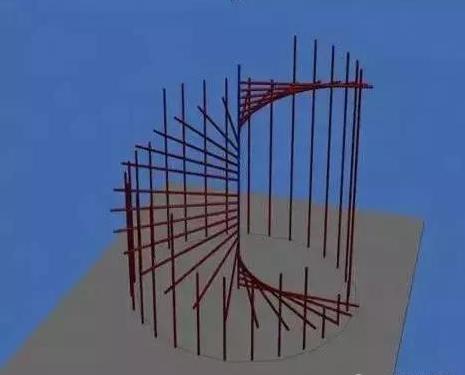

在楼梯圆心固定一定位钢管，再以偏移角度12.86°，距离圆心定位杆3000mm处搭设支架立杆。

第二步：在圆心定位杆标出标高控制线(用CAD软件计算标高），搭设支架横杆。

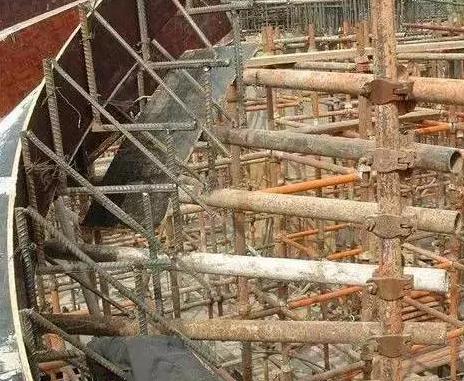

第三步，在水平杆上按距离圆心1100mm间距300mm焊设∮12钢筋四根龙骨。

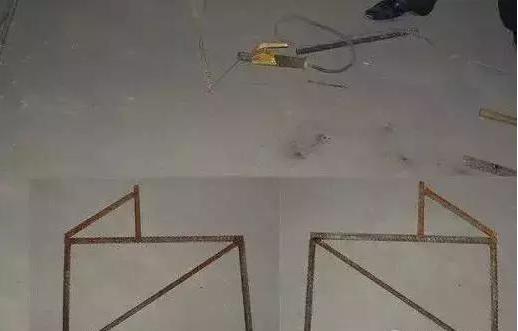

第四步，焊制了钢筋定型支架；在横杆上量出侧模与圆心钢管的距离位置，把钢筋支架焊在钢管上。

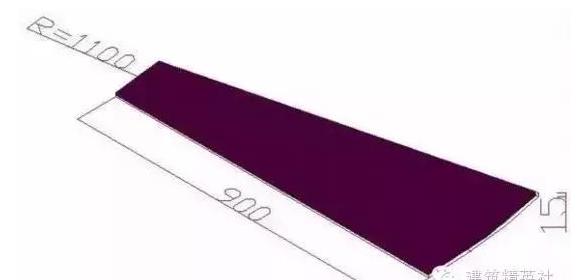

第五步、预制作底模板，把楼梯底模板加工成定型模板32块，现场拼装。

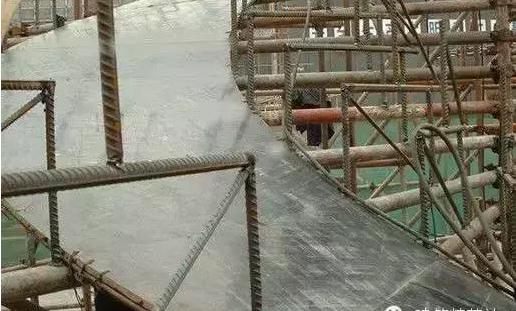

第六步、铺设底模，用铁丝固定在∮12钢筋龙骨上。

第七步、铺设侧模板，使侧模顺着支架形成的圆弧面准确安装。

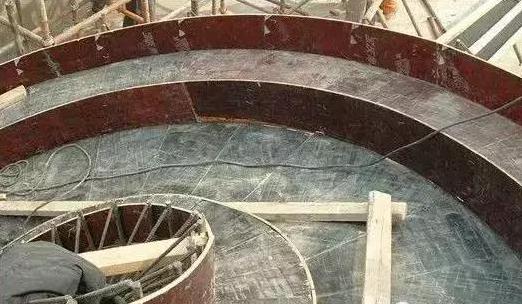

基本成型图就是这样的：

其实旋转楼梯的施工只是看着复杂，只要咱们掌握了其中的要领也是非常的简单。能做楼梯就会做各种楼梯，能看懂图最重要，因为图纸是甲方的要求，这种楼梯原理和一般楼梯一样，，踩步高不变，只是踩面有变化，根据中心到边的距离，决定踩面的面积，一头大，一头小，内小外大。

必须要掌握的就是每级台阶都必须是过圆心的半径，在搭设支架时，此台阶垂直向下扣除台阶高度和现浇板的厚度就是模板的高度。记住这些根本的要领，然后依次类推。是不是非常简单呢？老铁们，学会了吗？
